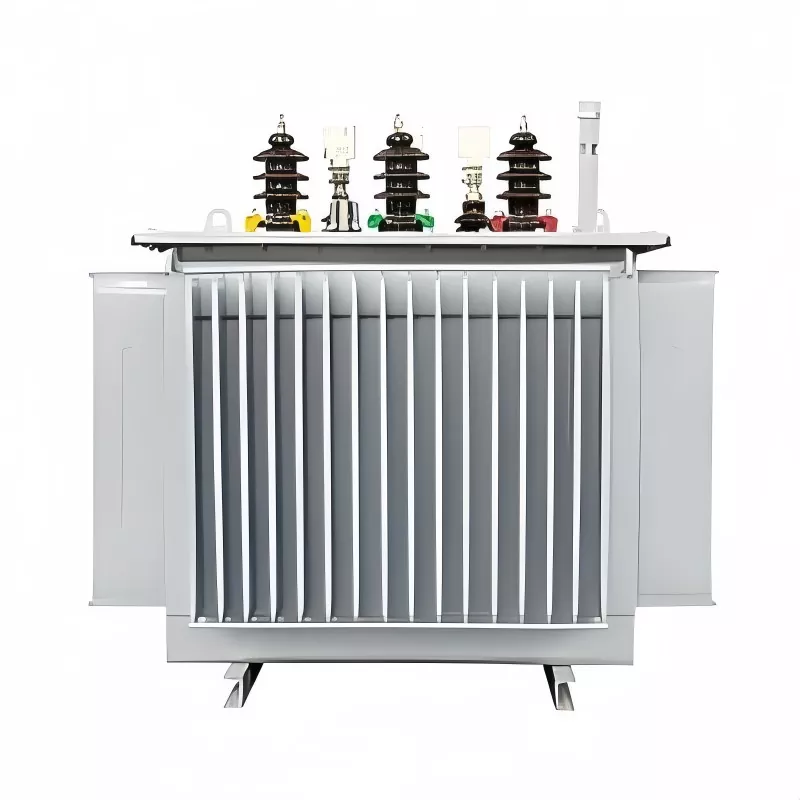

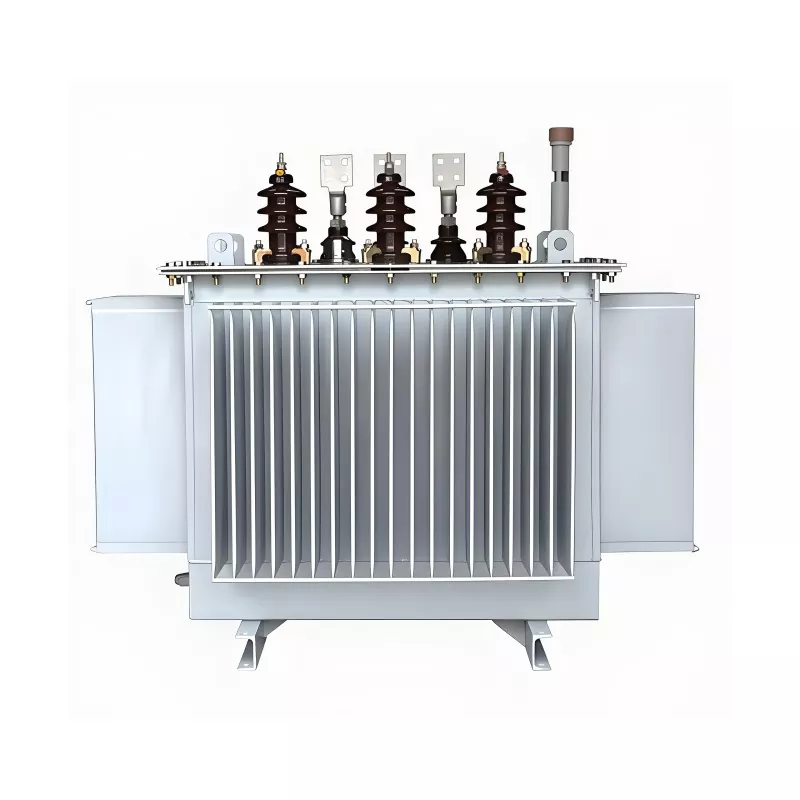

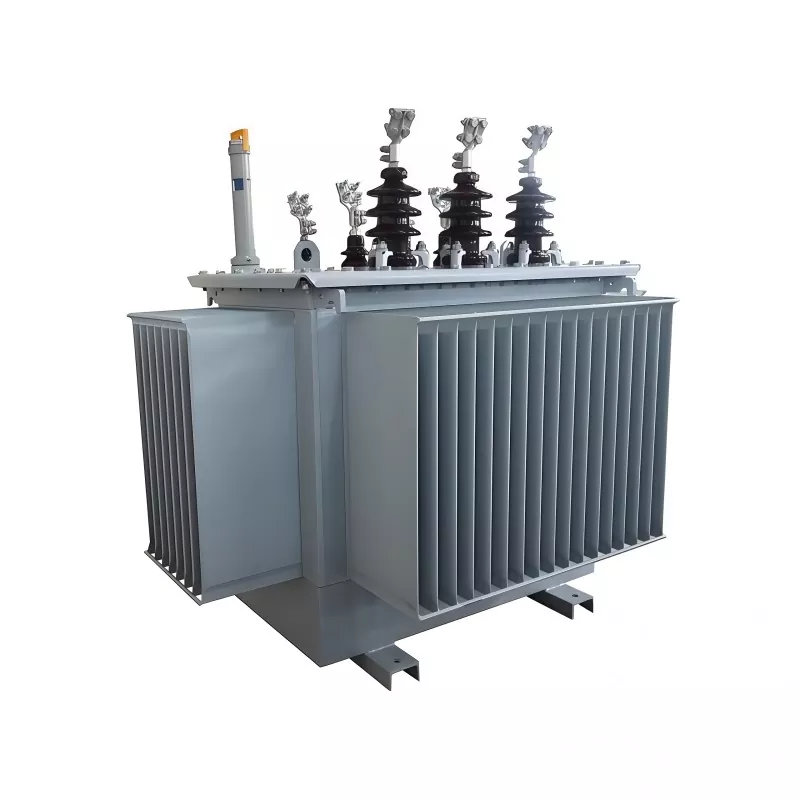

100KVA 20KV Three Phase Oil Immersed Transformer

GUANGBIAN မှထုတ်လုပ်သော ဤ 100KVA 20KV Three Phase Oil Immersed Transformer သည် ၎င်း၏ Yzn5 ချိတ်ဆက်မှုအုပ်စုကြောင့် ထင်ရှားသည်။ ဗို့အားမြင့်အကွေ့အကောက်များသည် ကြယ်ချိတ်ဆက်မှု (Y ချိတ်ဆက်မှု) ကိုလက်ခံသည့် ချိတ်ဆက်မှုပုံစံတစ်ခုဖြစ်ပြီး ဗို့အားနိမ့်အကွေ့အကောက်များသည် zigzag ချိတ်ဆက်မှု (မြစ်ဝကျွန်းပေါ်ချိတ်ဆက်မှုမှဆင်းသက်လာ)၊ ဗို့အားနိမ့်ဘက်ခြမ်းရှိ ကြားနေအမှတ်ကို ထုတ်ယူပြီး ဗို့အားမြင့်နှင့် ဗို့အားနိမ့်အကွေ့အကောက်များကြား အဆင့်ဆက်နွယ်မှုကို "နာရီနည်းလမ်း" ကိုအသုံးပြု၍ ဖော်ထုတ်ထားသည်။

ဤ Three Phase Transformer ကို ကျွန်ုပ်တို့၏ဖောက်သည်များက ပါဝါထောက်ပံ့မှုအရည်အသွေးကို တောင်းဆိုသည့် တိကျသောစက်ကိရိယာအလုပ်ရုံများတွင် အသုံးပြုပြီး ဟာမိုနစ်ဝင်ရောက်စွက်ဖက်မှုကြောင့်ဖြစ်ရသည့် စက်ချို့ယွင်းမှုများကို လျှော့ချရန် ဆောင်ရွက်ပေးပါသည်။

၎င်းကို အများအားဖြင့် ထည့်သွင်းသည်-

စက်မှုဓာတ်အားဖြန့်ဖြူးရေးစနစ်များ

ကျေးလက်လျှပ်စစ်စီမံကိန်းများ

ဓာတ်အားခွဲရုံငယ်များ

အခြေခံအဆောက်အအုံနှင့် ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ

လုပ်ငန်းသုံးနှင့် အသုံးဝင်သော ဓာတ်အားကွန်ရက်များ

ခြောက်သွေ့သော ထရန်စဖော်မာများနှင့် နှိုင်းယှဉ်ပါက ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာများသည် ပိုမိုကောင်းမွန်သော အအေးခံနိုင်မှု နှင့် ဝန်ပိုအားကို ခံနိုင်ရည်ရှိစေသောကြောင့် ၎င်းတို့ကို ပြင်ပနှင့် လေးလံသော အသုံးချပရိုဂရမ်များအတွက် ပိုမိုသင့်လျော်စေသည်။

အဓိကအင်္ဂါရပ်များနှင့် အားသာချက်များ

1. 20KV အလတ်စား ဗို့အားစနစ်များတွင် တည်ငြိမ်သောစွမ်းဆောင်ရည်

20KV ဖြန့်ဖြူးရေးကွန်ရက်များအတွက် ဒီဇိုင်းထုတ်ထားပြီး တည်ငြိမ်သောဗို့အားကူးပြောင်းမှုနှင့် အတက်အကျရှိသော grid အခြေအနေများအောက်တွင်ပင် ယုံကြည်စိတ်ချရသောလည်ပတ်မှုကို အာမခံပါသည်။ ၎င်းသည် အလုံးစုံ ပါဝါစနစ် တည်ငြိမ်မှုနှင့် စက်ပစ္စည်းကာကွယ်ရေးတို့ကို တိုးတက်ကောင်းမွန်စေသည်။

2. စွမ်းအင်ဆုံးရှုံးမှုနည်းပါးသော စွမ်းဆောင်ရည်မြင့်မားခြင်း။

ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော core နှင့် အကွေ့အကောက်ပုံစံဒီဇိုင်းသည် ဝန်အားမရှိခြင်းနှင့် ဝန်ဆုံးရှုံးမှုများကို သိသိသာသာလျှော့ချပေးကာ ရေရှည်စွမ်းအင်သုံးစွဲမှုနှင့် လုပ်ငန်းလည်ပတ်မှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။

3. ပြင်းထန်သော အပူကို စိမ့်ဝင်စေရန်အတွက် ဆီ-နှစ်မြှုပ်ထားသော အအေးခံခြင်း။

ONAN ဆီနှစ်မြှုပ်ထားသော အအေးပေးစနစ်သည် ထိရောက်သောအပူဖယ်ရှားခြင်းကို သေချာစေပြီး ဆက်တိုက်ပြည့်ပြည့်လည်ပတ်မှုကို ပံ့ပိုးပေးပြီး insulation သက်တမ်းကို တိုးမြှင့်ပေးပါသည်။

4. High Overload နှင့် Short-Circuit Strength

စက်မှုလုပ်ငန်းပတ်ဝန်းကျင်အတွက် တည်ဆောက်ထားသောကြောင့် မော်တာစတင်တက်လာခြင်းများနှင့် လျှပ်စီးပတ်လမ်းဖိအားကို ခံနိုင်ရည်ရှိပြီး လေးလံသောဝန်အခြေအနေအောက်တွင် ဘေးကင်းပြီး တည်ငြိမ်သောလည်ပတ်မှုကို အာမခံပါသည်။

5. ကျစ်လစ်သောဖွဲ့စည်းပုံ၊ တပ်ဆင်ရလွယ်ကူခြင်း။

ရိုးရှင်းသော တပ်ဆင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု နည်းပါးသော လိုအပ်ချက်များဖြင့် နေရာချွေတာသော ဒီဇိုင်းကြောင့် ၎င်းသည် အသစ်နှင့် ပြန်လည်အသုံးပြုသည့် ဓာတ်အားဖြန့်ဖြူးရေး ပရောဂျက်များအတွက် သင့်လျော်သည်။

ထုတ်ကုန် ကန့်သတ်ချက်

လည်ပတ်မှုပတ်ဝန်းကျင် လိုအပ်ချက်များ

၁။ အပူချိန်အတိုင်းအတာ

◦ ပုံမှန်လည်ပတ်မှု--25 ℃ ~ 45 ℃

◦ ရေရှည်အဆက်မပြတ်လည်ပတ်မှုအတွက် ပတ်ဝန်းကျင်အပူချိန် 40 ℃ထက်မပိုစေရ (ONAN အအေးခံကြောင်းသေချာစေရန်၊ ထိရောက်မှု)။

2. နှိုင်းရစိုထိုင်းဆ

◦ အမြင့်ဆုံး 95% (25 ℃ ပတ်ဝန်းကျင်အပူချိန်တွင်)

3. အမြင့်

◦ စံချိန်စံညွှန်း လိုက်လျောညီထွေရှိမှု- ပင်လယ်ရေမျက်နှာပြင်အထက် ≤1000 မီတာ

◦ အမြင့်- စိတ်ကြိုက်ပြင်ဆင်ခြင်း- ≤3000m (အဆင့်မြှင့်တင်ထားသော လျှပ်ကာများနှင့် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အပူအအေးစုပ်ယူမှု၊ စိတ်ကြိုက်ရွေးချယ်နိုင်သည်)။

4. တပ်ဆင်ခြင်းဆိုက်

◦ အတွင်းပိုင်း သို့မဟုတ် အပြင်ဘက် (အပြင်ဘက်တွင် တပ်ဆင်မှု IP23 ကာကွယ်မှုအဆင့် လိုအပ်သည်၊ ချန်လှပ်ထားနိုင်သည်၊ အိမ်တွင်း မူရင်း IP20)။

- မီးလောင်လွယ်သော၊ ပေါက်ကွဲစေတတ်သော၊ အဆိပ်သင့်နိုင်သော ဓာတ်ငွေ့များနှင့် ဖုန်မှုန့်အရင်းအမြစ်များနှင့် ဝေးဝေးနေပါ။

◦ ပြင်းထန်သောတုန်ခါမှု (vibration acceleration ≤0.1g) သို့မဟုတ် စက်ပိုင်းဆိုင်ရာသက်ရောက်မှုမရှိပါ။

5. လေဝင်လေထွက်အခြေအနေ

◦ လုံလောက်သောလေဝင်လေထွက်နေရာ- သဘာဝလေလည်ပတ်မှုအတွက် ထရန်စဖော်မာတစ်ဝိုက် ≥0.5 မီတာ (အရေးကြီးသော၊ ONAN အအေးခံခြင်း)။

◦ အပူလွန်ကဲခြင်းမှ ကာကွယ်ရန် လေစီးဆင်းမှုမရှိဘဲ အလုံပိတ်နေရာများကို ရှောင်ကြဉ်ပါ။

6. Power Grid ပတ်ဝန်းကျင်

◦ ကြိမ်နှုန်းလိုက်ဖက်နိုင်မှု- 50Hz / 60Hz dual-frequency အလိုက်သုံးနိုင်သည်။

◦ ဗို့အားအတက်အကျ- တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန် အဆင့်သတ်မှတ်ထည့်သွင်းဗို့အား (20KV) ၏ ≤±5%။

ဘယ်လိုပြဿနာတွေကို ဖြေရှင်းပေးလဲ။

စစ်မှန်သော ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များတွင်၊ စက်ပစ္စည်းချို့ယွင်းမှုသည် မတည်မငြိမ်ဗို့အား၊ ဝန်ပိုတက်လာခြင်းနှင့် အပူများစုပုံခြင်းကြောင့် ဖြစ်တတ်သည်။

ဤထရန်စဖော်မာကို ဖြေရှင်းရန် ဒီဇိုင်းထုတ်ထားသည်။

● 20KV အလတ်စား ဗို့အားကွန်ရက်များတွင် ဗို့အားမတည်ငြိမ်ခြင်း။

● စက်မှုလုပ်ငန်းစနစ်များတွင် မကြာခဏမော်တာစတင်သက်ရောက်မှု

● ဆက်တိုက်လည်ပတ်နေစဉ်အတွင်း အပူလွန်ကဲခြင်းပြဿနာများ

● ရေရှည်ဓာတ်အားဖြန့်ဖြူးရာတွင် စွမ်းအင်ဆုံးရှုံးမှု

● ကြမ်းတမ်းသောပြင်ပပတ်ဝန်းကျင်တွင် ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်မရှိပါ။

ဤစနစ်အဆင့်ပြဿနာများကို ကိုင်တွယ်ဖြေရှင်းခြင်းဖြင့် လိုအပ်ချက်ရှိသော အက်ပ်လီကေးရှင်းများတွင် တည်ငြိမ်ပြီး ထိရောက်သော ပါဝါပေးပို့မှုကို သေချာစေသည်။

ကျွန်ုပ်တို့၏စက်ရုံ

စာရွက်သတ္တုအလုပ်ရုံ

သတ္တုပြားအကွေ့အကောက်အလုပ်ရုံ

အကွေ့အကောက်အလုပ်ရုံ

အကွေ့အကောက်များသော မီးဖိုအလုပ်ရုံ

Transformer တပ်ဆင်ရေး အလုပ်ရုံဆွေးနွေးပွဲ

Transformer commissioning အလုပ်ရုံ

Oil Immersed Transformer ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

အခြောက်အမျိုးအစား ထရန်စဖော်မာများနှင့် နှိုင်းယှဉ်ပါက ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာများ ကမ်းလှမ်းသည်-

● ပိုမိုကောင်းမွန်သော အပူပျံ့ခြင်း စွမ်းဆောင်ရည်

● ပိုမိုမြင့်မားသောဝန်ပိုနိုင်စွမ်း

● လုပ်ငန်းလည်ပတ်မှုသက်တမ်း ပိုရှည်သည်။

● လေးလံသောဝန်အောက်တွင် ပိုမိုတည်ငြိမ်သောစွမ်းဆောင်ရည်

20KV ဖြန့်ဖြူးရေးစနစ်အတွက်၊ ဆီနှစ်မြှုပ်ထားသော ဒီဇိုင်းသည် ပြင်ပနှင့် စက်မှုလုပ်ငန်းသုံး အသုံးချမှုများအတွက် မကြာခဏ ဦးစားပေးဖြေရှင်းချက်ဖြစ်သည်။

အရည်အသွေးထိန်းချုပ်ရေးနှင့် ထုတ်လုပ်မှု အာမခံ

ထရန်စဖော်မာတစ်ခုစီကို တည်ငြိမ်သောစွမ်းဆောင်ရည်နှင့် ဘေးကင်းရေးလိုက်နာမှုသေချာစေရန် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုလုပ်ထုံးလုပ်နည်းများအောက်တွင် ထုတ်လုပ်ထားသည်။

စမ်းသပ်ခြင်းတွင်-

● ပုံမှန်လျှပ်စစ်စွမ်းဆောင်ရည်စမ်းသပ်ခြင်း။

● လျှပ်ကာခံနိုင်ရည်စမ်းသပ်ခြင်း။

● အပူချိန်မြင့်တက်မှုကို စမ်းသပ်ခြင်း။

● Load and no-load loss စမ်းသပ်ခြင်း။

● အကဲဖြတ်မှုကို တာတိုပတ်လမ်းခံနိုင်ရည်ရှိခြင်း။

ထုတ်လုပ်မှုသည် ကမ္ဘာ့ဈေးကွက်များတွင် ယုံကြည်စိတ်ချရမှုရှိစေရန် နိုင်ငံတကာစံနှုန်းများကို လိုက်နာဆောင်ရွက်ပါသည်။

ပြုပြင်ထိန်းသိမ်းမှုနှင့် ဝန်ဆောင်မှုဘဝ

100KVA 20KV Three Phase Oil Immersed Transformer ကို ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များ နည်းပါးစေရန်အတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ သင့်လျော်သောတပ်ဆင်မှုနှင့်အချိန်အခါအလိုက်စစ်ဆေးခြင်းဖြင့်ဝန်ဆောင်မှုသက်တမ်းသည် 20-25 နှစ်ထက်ကျော်လွန်နိုင်သည်။

အကြံပြုထားသည့် ထိန်းသိမ်းမှုတွင်-

● ပုံမှန် ဆီအခြေအနေ စစ်ဆေးခြင်း။

● Terminal ချိတ်ဆက်မှု စစ်ဆေးခြင်း။

● အပူချိန် စောင့်ကြည့်ခြင်း။

● ပြင်ပအစိတ်အပိုင်းများကို သန့်ရှင်းရေးလုပ်ခြင်း။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. ဤထရန်စဖော်မာသည် 24 နာရီအဆက်မပြတ်လည်ပတ်နိုင်ပါသလား။

ဟုတ်ကဲ့၊ အဆင့်သတ်မှတ်ထားသော ဝန်အခြေအနေများအောက်တွင် စဉ်ဆက်မပြတ်လည်ပတ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။

2. 100KVA ထရန်စဖော်မာသည် ပြင်ပတပ်ဆင်မှုအတွက် သင့်လျော်ပါသလား။

ဟုတ်တယ်၊ ဆီနှစ်မြှုပ်ထားတဲ့ ထရန်စဖော်မာတွေဟာ အိမ်တွင်းနဲ့ ပြင်ပပတ်ဝန်းကျင်နှစ်ခုလုံးအတွက် သင့်လျော်ပါတယ်။

3. ဗို့အားကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ပါသည်၊ ပရောဂျက်လိုအပ်ချက်များအပေါ်အခြေခံ၍ မူလနှင့်အလယ်တန်းဗို့အားများကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။

4. 20KV စနစ် လိုက်ဖက်ညီမှု၏ အဓိက အားသာချက်ကား အဘယ်နည်း။

၎င်းသည် ဂီယာဆုံးရှုံးမှု လျှော့ချခြင်းဖြင့် အလယ်အလတ်ဗို့အား ဖြန့်ဖြူးရေးကွန်ရက်များသို့ တည်ငြိမ်စွာ ပေါင်းစည်းနိုင်စေပါသည်။

100KVA 20KV Three Phase Oil Immersed Transformer သည် အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များအတွက် ယုံကြည်စိတ်ချရပြီး ထိရောက်သောဖြေရှင်းချက်ဖြစ်သည်။ ၎င်း၏ပြင်းထန်သောဝန်ပိုနိုင်စွမ်း၊ စွမ်းအင်ဆုံးရှုံးမှုနည်းသောဒီဇိုင်းနှင့် တာရှည်ခံဆီနှစ်မြှုပ်ထားသည့် အအေးခံတည်ဆောက်ပုံတို့နှင့်အတူ၊ ၎င်းသည် ကမ္ဘာတစ်ဝှမ်းရှိ စက်မှုလုပ်ငန်းနှင့် အသုံးဝင်မှုဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် တည်ငြိမ်သောရေရှည်စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။
