150KVA Dry Type Isolation Transformer

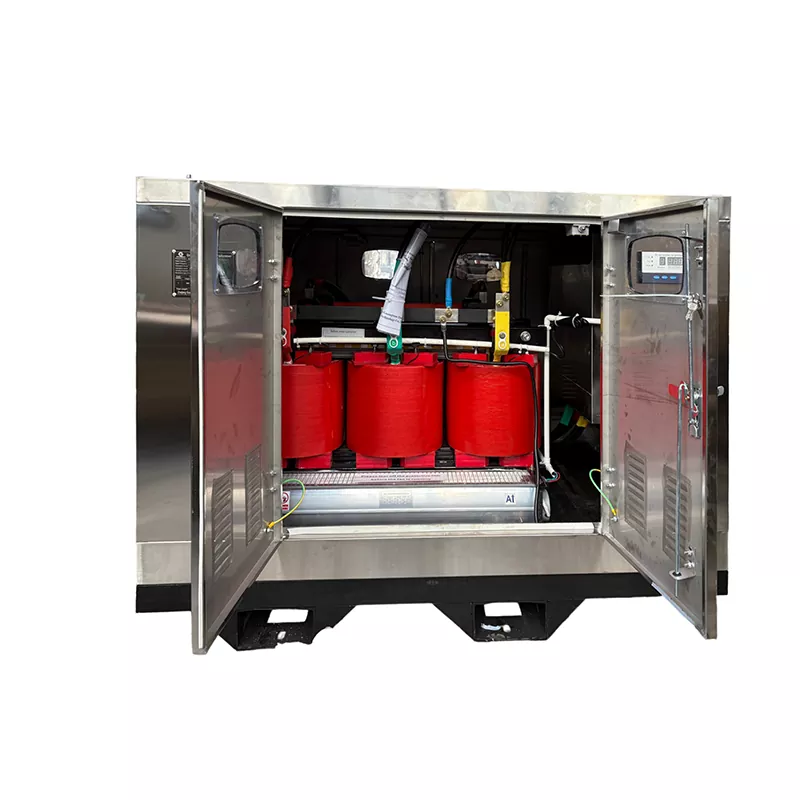

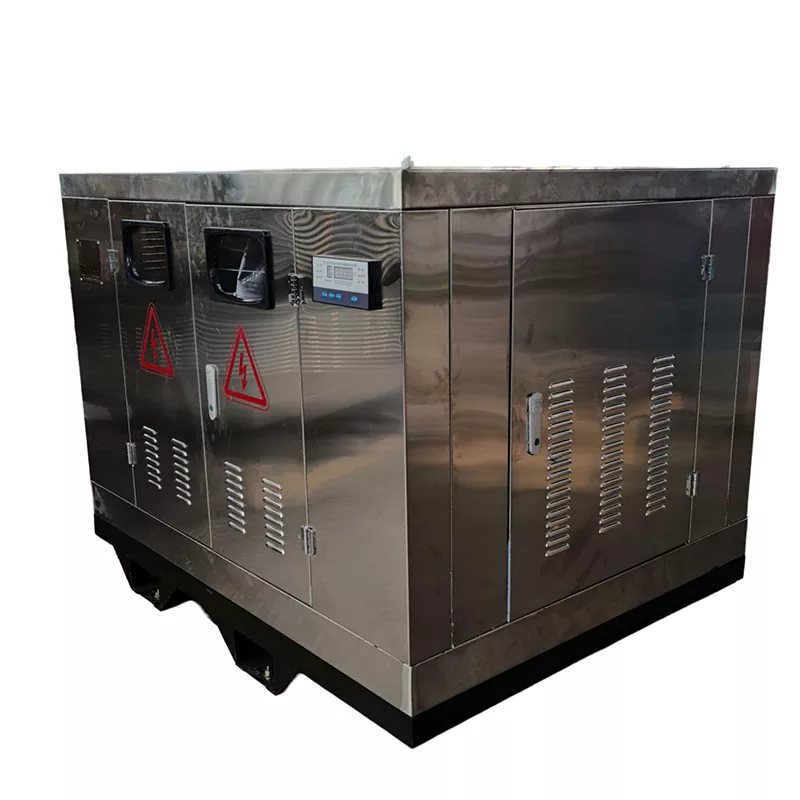

GUANGBIAN သည် ဤ 150KVA Dry Type Isolation Transformer ကို လျှပ်စစ် သီးခြားခွဲထုတ်ရန်နှင့် ဗို့အားနည်းသော ဖြန့်ဖြူးမှု လိုအပ်သော အပလီကေးရှင်းများအတွက် ထုတ်လုပ်ပါသည်။ ဤနေရာတွင်ပြသထားသည့်ယူနစ်အား ဆော်ဒီအာရေဗျနိုင်ငံရှိ ဆောက်လုပ်ရေးပရောဂျက်တစ်ခုအတွက် တည်ဆောက်ထားခြင်းဖြစ်ပြီး သံမဏိအကာအရံများ၊ IP43 အကာအကွယ်၊ ကြေးနီအကွေ့အကောက်များအပြည့်၊ Delta-Star (Δ-Y) ချိတ်ဆက်မှု၊ အလိုအလျောက်ပန်ကာအအေးပေးခြင်းနှင့် နောက်ထပ် MCCB နှစ်ခုတို့ဖြင့် ဖွဲ့စည်းထားပါသည်။

ဗို့အားအနိမ့်ဘက်ခြမ်းသည် 400V အဆင့်သုံးဆင့်နှင့် 230V တစ်ခုတည်းအဆင့်ပါဝါကို ထောက်ပံ့ပေးသည်။ ၎င်းသည် site ၏ဝန်တွက်ချက်မှုနှင့်လျှပ်စစ်ဖြန့်ဖြူးမှုဒီဇိုင်းအရတူညီသောထရန်စဖော်မာမှသုံးအဆင့်ဆောက်လုပ်ရေးကိရိယာများနှင့်အဆင့်တစ်ဆင့်အရန်ဝန်များကိုခွင့်ပြုသည်။

400V နှင့် 230V Loads အတွက် ဖွဲ့စည်းမှု

400V သုံးဆင့်ထောက်ပံ့မှုကို ကရိန်းများ၊ ကွန်ကရစ်ရောနှောစက်များ၊ ဂဟေဆော်စက်များ၊ ပန့်များနှင့် အခြားအဆင့်သုံးဆင့်စက်ပစ္စည်းများကဲ့သို့သော စက်ပစ္စည်းများအတွက် အသုံးပြုနိုင်ပါသည်။ 230V ထောက်ပံ့မှုသည် အလင်းရောင်၊ ရုံးသုံးပစ္စည်းများ၊ ခရီးဆောင်ကိရိယာများ၊ လေအေးပေးစက်ယူနစ်များနှင့် အခြားအဆင့်တစ်ခုတည်းတင်ဆောင်မှုအတွက် သင့်လျော်သည်။

ဆောက်လုပ်ရေးလုပ်ငန်းခွင်တစ်ခုအတွက်၊ ဝန်အမျိုးအစားနှစ်ခုလုံးအတွက် ထရန်စဖော်မာတစ်လုံးကို အသုံးပြုခြင်းဖြင့် ဖြန့်ဖြူးမှုအစီအစဉ်ကို ရိုးရှင်းစေနိုင်သည်။ သို့သော် 150 kVA အဆင့်သတ်မှတ်ချက်သည် ချိတ်ဆက်ထားသောဝန်အား တံဆိပ်ပါပါဝါအပြည့်ဖြင့် တစ်ပြိုင်နက်လည်ပတ်နိုင်သည်ဟု မဆိုလိုပါ။ Transformer ရွေးချယ်မှုသည် site ၏အများဆုံးဝယ်လိုအား၊ မော်တာစတင်ခြင်းလက်ရှိ၊ ဝန်အချက်၊ ပါဝါအချက်နှင့်မျှော်မှန်းထားသောဝန်များပေါင်းစပ်မှုကိုထည့်သွင်းစဉ်းစားသင့်သည်။

ထရန်စဖော်မာသည် ကြေးနီအကွေ့အကောက်များကို အပြည့်အသုံးပြုသည်။ ကြေးနီသည် အလူမီနီယမ်ထက် လျှပ်စစ်ခံနိုင်ရည် နည်းပါးသောကြောင့် စပယ်ယာဆုံးရှုံးမှုများကို သင့်လျော်သော conductor အရွယ်အစားနှင့် အကွေ့အကောက်ပုံစံဖြင့် ထိန်းချုပ်နိုင်သည်။ ပူပြင်းသောရာသီဥတုတွင် တပ်ဆင်ခြင်းအတွက် အကွေ့အကောက်များသော ပစ္စည်းသည် အပူဒီဇိုင်း၏ အစိတ်အပိုင်းတစ်ခုသာဖြစ်သည်။ ပတ်ဝန်းကျင် အပူချိန်၊ လျှပ်ကာစနစ်၊ လေဝင်လေထွက်၊ တင်ဆောင်ခြင်းနှင့် အအေးခံနည်းလမ်းတို့ကိုလည်း ထည့်သွင်းစဉ်းစားရန် လိုအပ်ပါသည်။

Delta-Star (Δ-Y) ချိတ်ဆက်မှုကို မူလနှင့် ဒုတိယအကွေ့အကောက်များအတွက် အသုံးပြုသည်။ Star-connected low-voltage side သည် 230V single-phase supply အတွက် neutral point ကို ထောက်ပံ့ပေးပြီး Delta winding သည် winding အတွင်း လည်ပတ်ရန် triplen harmonic currents အတွက် လမ်းကြောင်းတစ်ခု ပေးပါသည်။ ကြားနေမြေခံစနစ်သည် ပရောဂျက်၏ လျှပ်စစ်ဒီဇိုင်းနှင့် သက်ဆိုင်ရာ ဒေသဆိုင်ရာ လိုအပ်ချက်များကို လိုက်နာသင့်သည်။

အအေးခံခြင်းနှင့် အကာအရံများ

အကွေ့အကောက်အပူချိန်ကို စောင့်ကြည့်ရန် အပူချိန်အာရုံခံကိရိယာများကို အသုံးပြုသည်။ ကြိုတင်သတ်မှတ်ထားသော အပူချိန်သို့ရောက်သောအခါ၊ အလိုအလျောက် အအေးခံပန်ကာများသည် အပူငွေ့များ တိုးလာပါသည်။ လည်ပတ်နေစဉ်အတွင်း ဝန်အပြောင်းအလဲ သို့မဟုတ် ပတ်ဝန်းကျင်အပူချိန်အတော်လေးမြင့်သည့်နေရာတွင် တပ်ဆင်မှုအတွက် ၎င်းသည် အသုံးဝင်သည်။

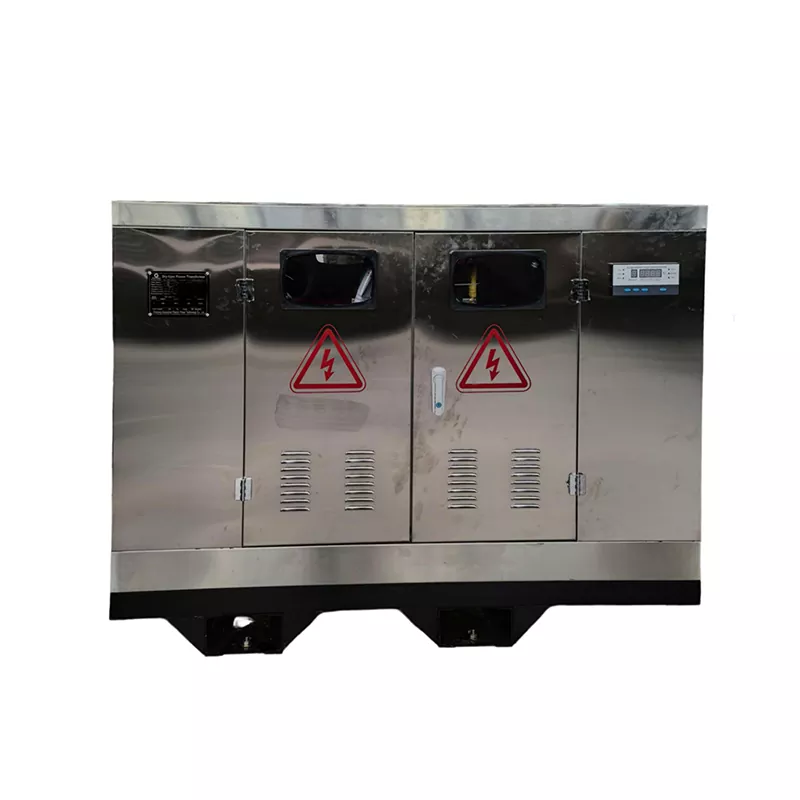

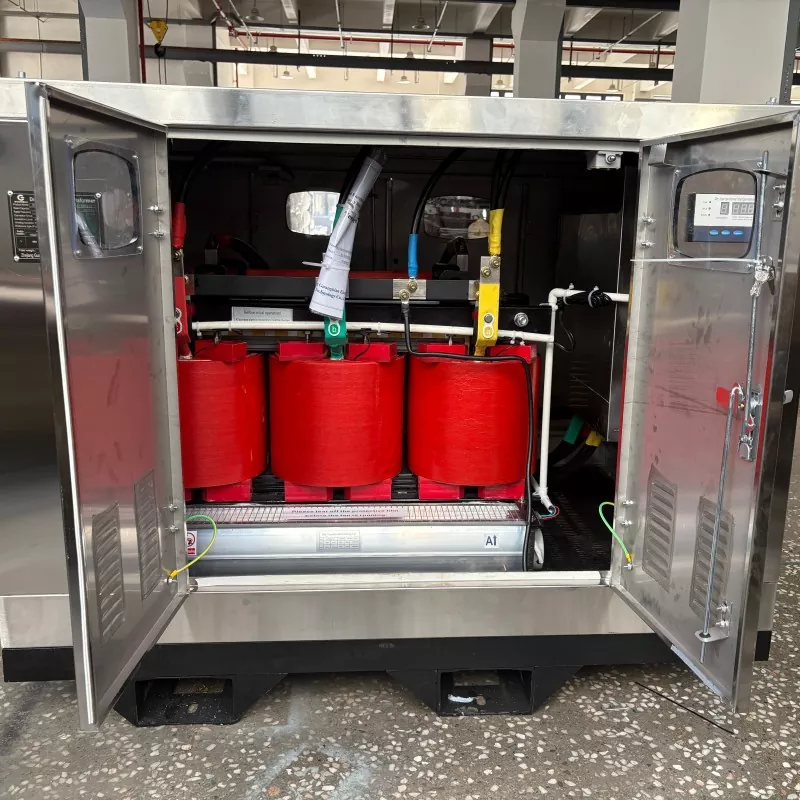

အကာအရံကို Stainless Steel ဖြင့်ပြုလုပ်ထားပြီး IP43 အဆင့်သတ်မှတ်ချက်ရှိသည်။ IEC 60529 အရ IP43 ၏ ပထမဂဏန်းသည် 1 မီလီမီတာထက်ကြီးသော အစိုင်အခဲ နိုင်ငံခြားအရာဝတ္ထုများကို ကာကွယ်ခြင်းကို ညွှန်ပြပြီး ဒုတိယဂဏန်းသည် IPX3 အတွက် သတ်မှတ်ထားသည့် အခြေအနေများအောက်တွင် ရေဖြန်းခြင်းမှ ကာကွယ်မှုကို ညွှန်ပြသည်။ အဆင့်သတ်မှတ်ချက်သည် ရည်ရွယ်ထားသည့် တပ်ဆင်မှုပတ်ဝန်းကျင်အတွက် အကာအကွယ်ပေးသော်လည်း အပြည့်အဝဖုန်ကြပ်ခြင်း သို့မဟုတ် ရေစိမ်ခံခြင်းဟု အဓိပ္ပာယ်မကောက်ယူသင့်ပါ။

ပြင်ပ သို့မဟုတ် တစ်စိတ်တစ်ပိုင်း ထိတွေ့နေသော ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များအတွက်၊ တပ်ဆင်မှုသည် တိုက်ရိုက်မိုးသည်းထန်စွာရွာသွန်းခြင်း၊ ရေရပ်ခြင်း၊ ဖုန်မှုန့်များ အလွန်အကျွံ စုဆောင်းခြင်းနှင့် အရံအတား၏ သတ်မှတ်ထားသော အကာအကွယ်အဆင့်အပြင်ဘက်ရှိ အခြားအခြေအနေများမှ သင့်လျော်သောအကာအကွယ်ကို ပေးဆောင်နေသင့်ပါသည်။

နည်းပညာအသေးစိတ်နှင့် ပရောဂျက်ရွေးချယ်ခြင်း။

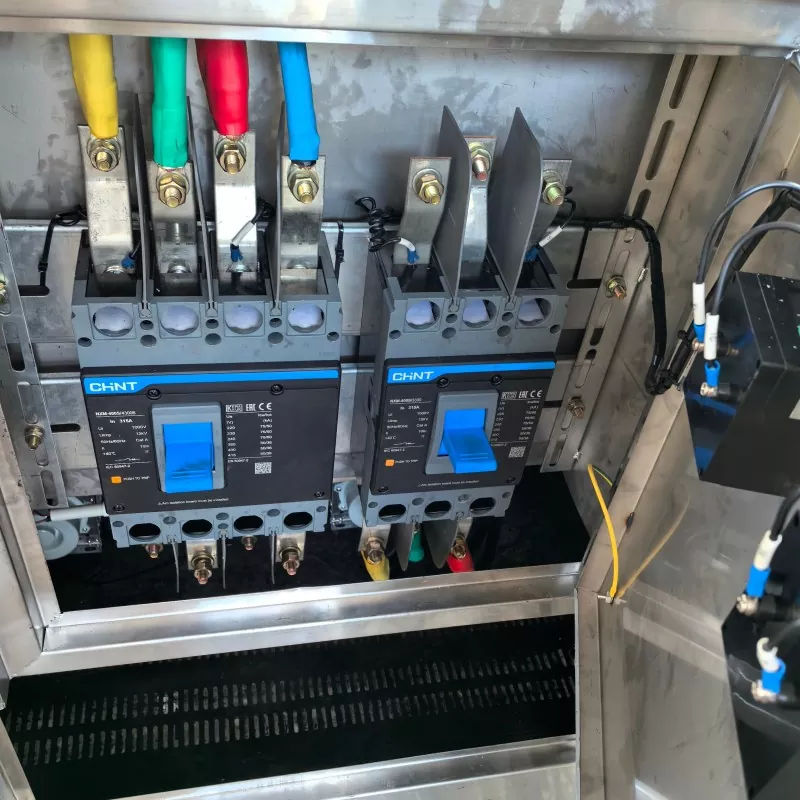

နောက်ထပ် MCCB နှစ်ခုသည် သီးခြား downstream circuit များကို အကာအကွယ်ပေးပြီး အထီးကျန်မှုကို ပေးပါသည်။ ၎င်းတို့၏ အဆင့်သတ်မှတ်ချက်များကို ချိတ်ဆက်ထားသော စက်ကိရိယာများ၊ ကေဘယ်အရွယ်အစား၊ မျှော်လင့်ထားသည့် လက်ရှိနှင့် အကာအကွယ်ပေါင်းစပ်မှု လိုအပ်ချက်များအရ ရွေးချယ်သင့်သည်။ Transformer နှင့် ချိတ်ဆက်ရန် မတူညီသော ဆောက်လုပ်ရေးဝန်အဖွဲ့များကို အထူးအသုံးဝင်ပါသည်။

ထုတ်လုပ်ခြင်းမပြုမီ၊ လိုအပ်သော အဝင်ဗို့အား၊ အထွက်ဗို့အား၊ ကြိမ်နှုန်း၊ အဆင့်ဖွဲ့စည်းပုံ၊ ဝန်အမျိုးအစား၊ ပတ်ဝန်းကျင်အပူချိန်၊ အကာအရံလိုအပ်ချက်များ၊ မြေစိုက်ခြင်းအစီအစဉ်နှင့် သက်ဆိုင်သော လျှပ်စစ်စံနှုန်းများကို အတည်ပြုသင့်သည်။ ပုံမှန်လည်ပတ်နေသောဝန်သည် 150 kVA အတွင်းရှိပုံပေါ်သည့်တိုင် မော်တော်ဖြင့်မောင်းနှင်သည့် စက်ပစ္စည်းများကို စတင်အသုံးပြုသည့်လက်ရှိတွင် ထရန်စဖော်မာအရွယ်အစားကို ထိခိုက်စေနိုင်သောကြောင့် ဖော်ထုတ်သင့်ပါသည်။

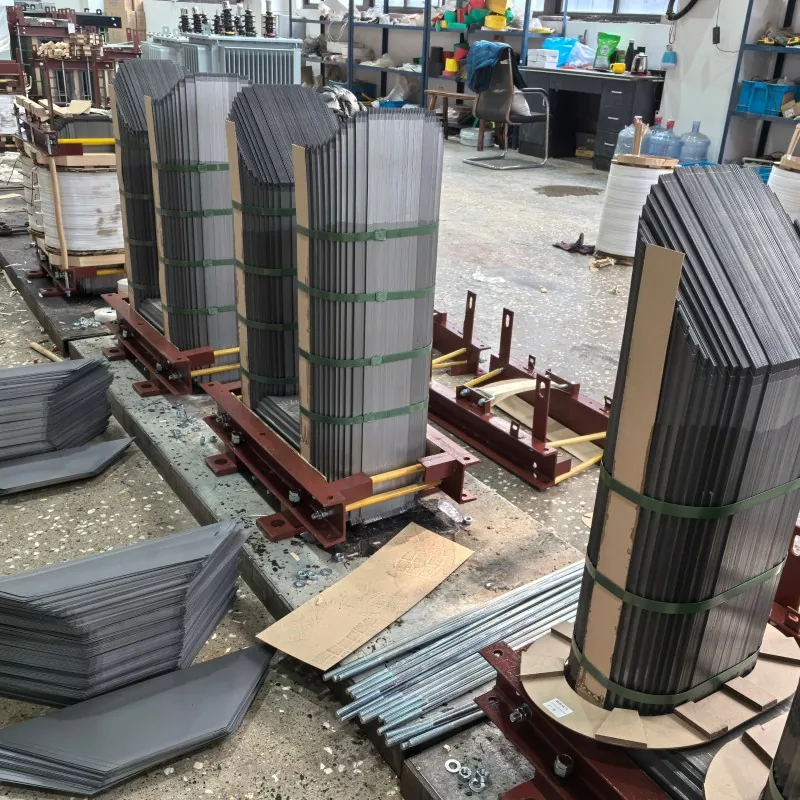

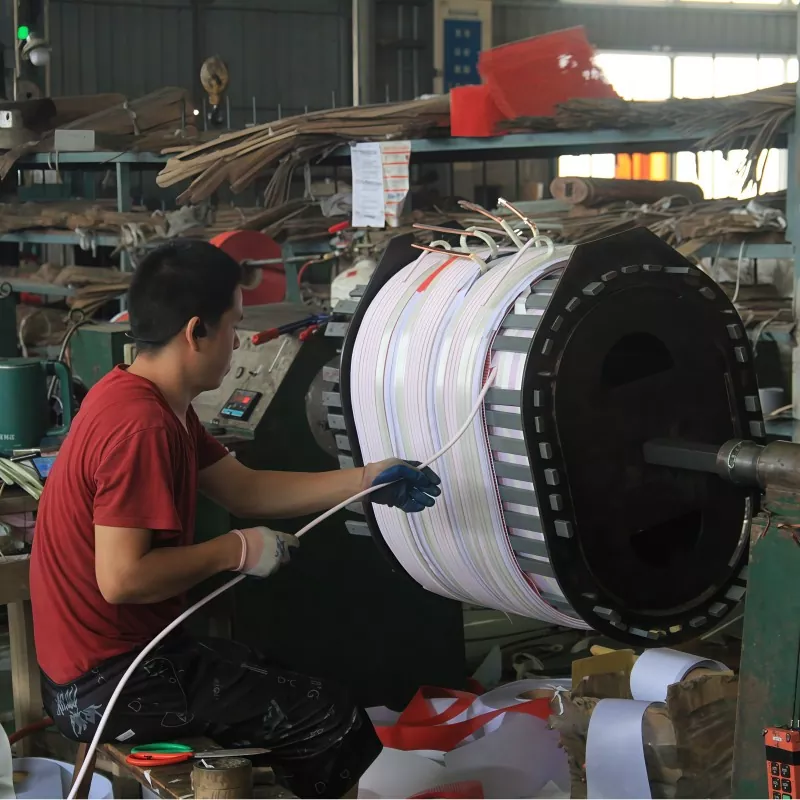

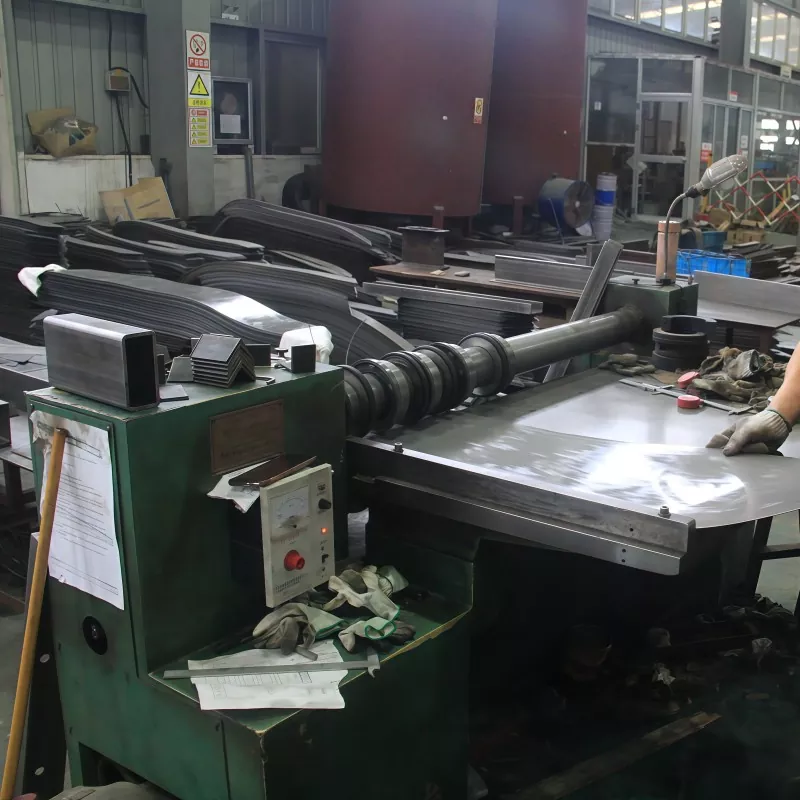

ထုတ်လုပ်ခြင်း၊ စမ်းသပ်ခြင်းနှင့် စိတ်ကြိုက်ပြုလုပ်ခြင်း။

GUANGBIAN သည် ပရောဂျက်တစ်ခုစီ၏ လျှပ်စစ်သတ်မှတ်ချက်အရ 150KVA Dry Type Isolation Transformer ကို ထုတ်လုပ်သည်။ ဤဖွဲ့စည်းပုံအတွက်၊ အဓိကလိုအပ်ချက်များတွင် 150 kVA စွမ်းရည်၊ 400V/230V ဆင့်ပွားဖြန့်ဖြူးမှု၊ ကြေးနီအကွေ့အကောက်များ၊ Delta-Star ချိတ်ဆက်မှု၊ IP43 အကာအရံများ၊ အလိုအလျောက်ပန်ကာအအေးပေးခြင်းနှင့် MCCB အပိုများပါဝင်သည်။

အဝင်နှင့်အထွက်ဗို့အား၊ ကြိမ်နှုန်း၊ အကွေ့အကောက်အစီအစဉ်၊ အကာအရံဒီဇိုင်း၊ အအေးပေးနည်းလမ်းနှင့် အကာအကွယ်ဖွဲ့စည်းပုံအပါအဝင် လိုအပ်သည့်အခါတွင် အခြားသတ်မှတ်ချက်များကို ပြောင်းလဲနိုင်သည်။ နောက်ဆုံး ဒီဇိုင်းသည် ပရောဂျက်တိုင်းအတွက် တူညီသောပုံစံကို အသုံးပြုခြင်းထက် လျှပ်စစ်စနစ်နှင့် တပ်ဆင်မှုအခြေအနေများအပေါ် အခြေခံထားသည်။

စက်ရုံစမ်းသပ်ခြင်းအား သဘောတူညီထားသော နည်းပညာသတ်မှတ်ချက်များနှင့် သက်ဆိုင်ရာစံနှုန်းအတိုင်း ဆောင်ရွက်ပါသည်။ ပရောဂျက်က လိုအပ်သည့်အခါ စမ်းသပ်မှုမှတ်တမ်းများနှင့် ပြင်ပမှစစ်ဆေးခြင်းကို စီစဉ်နိုင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

ဒီ transformer ရဲ့ output voltage က ဘယ်လောက်လဲ။

ဤဖွဲ့စည်းပုံသည် 400V အဆင့်သုံးဆင့်နှင့် 230V တစ်ခုတည်းအဆင့် အထွက်ကို ထောက်ပံ့ပေးသည်။ ပရောဂျက်လိုအပ်ချက်အရ အခြားသော ဗို့အားပေါင်းစပ်မှုများကို ထုတ်လုပ်နိုင်သည်။

တူညီသော transformer မှ 400V နှင့် 230V load များကို ထောက်ပံ့ပေးနိုင်ပါသလား။

ဟုတ်ကဲ့။ Delta-Star ချိတ်ဆက်မှုသည် အဆင့်သုံးဆင့် ဆင့်ပွားထောက်ပံ့မှုနှင့် တစ်ခုတည်း-အဆင့် ဖြန့်ဖြူးမှုအတွက် ကြားနေအမှတ်ကို ပေးဆောင်သည်။ ချိတ်ဆက်ထားသော ဝန်များကို စနစ်တကျ ဖြန့်ဝေပြီး ထရန်စဖော်မာ၏ အဆင့်သတ်မှတ်ထားသော စွမ်းဆောင်ရည်အတွင်း ရှိနေရပါမည်။

အအေးခံပန်ကာကို ဘယ်လိုထိန်းချုပ်မလဲ။

အကွေ့အကောက် အပူချိန်အာရုံခံကိရိယာများသည် လည်ပတ်မှုအပူချိန်ကို စောင့်ကြည့်သည်။ ကြိုတင်သတ်မှတ်ထားသော အပူချိန်ရောက်သောအခါ၊ ထိန်းချုပ်စနစ်သည် အအေးခံပန်ကာများကို စတင်သည်။ Transformer ၏အပူဒီဇိုင်းအရ ထိန်းချုပ်အပူချိန်ကို သတ်မှတ်သည်။

IP43 ဆိုတာ ဘာကို ဆိုလိုတာလဲ။

IP43 သည် 1 မီလီမီတာထက် ပိုကြီးသော နိုင်ငံခြားအရာဝတ္ထုများကို အကာအကွယ်ပေးပြီး IPX3 စမ်းသပ်မှုအခြေအနေအောက်တွင် ရေဖြန်းခြင်းမှ ကာကွယ်မှုကို ညွှန်ပြသည်။ ၎င်းသည် အပြည့်အဝဖုန်ဒဏ်ခံနိုင်သော သို့မဟုတ် ရေစိုခံအကာအရံမဟုတ်ပါ။

ဆောက်လုပ်ရေးလုပ်ငန်းခွင်အတွက် 150 kVA သင့်လျော်ပါသလား။

အမှန်တကယ်ဝန်ပေါ် မူတည်. တွက်ချက်မှုတွင် ပုံမှန်လည်ပတ်နေသော လျှပ်စီးကြောင်းအပြင် မော်တာစတင်သည့်လက်ရှိ၊ ဂဟေဆော်သည့်ဝန်များ၊ တစ်ပြိုင်နက်လည်ပတ်မှုနှင့် အခြားသော ယာယီအမြင့်ဆုံးဝန်များ ပါဝင်သင့်သည်။ ချိတ်ဆက်ထားသော စက်အရေအတွက်တစ်ခုတည်းမှမဟုတ်ဘဲ ပရောဂျက်၏ ဝန်အချိန်ဇယားမှ ထရန်စဖော်မာ၏ စွမ်းဆောင်ရည်ကို အတည်ပြုသင့်သည်။

ထရန်စဖော်မာကို အခြားသတ်မှတ်ချက်များဖြင့် ပြုလုပ်နိုင်ပါသလား။

ဟုတ်ကဲ့။ ပရောဂျက်အရ အဝင်နှင့်အထွက်ဗို့အား၊ ကြိမ်နှုန်း၊ ချိတ်ဆက်မှုပုံစံ၊ အရံအတား၊ အအေးခံခြင်းနှင့် အကာအကွယ်လိုအပ်ချက်များကို သတ်မှတ်နိုင်ပါသည်။ ထုတ်လုပ်ခြင်းမပြုမီ ပြီးပြည့်စုံသော လျှပ်စစ်သတ်မှတ်ချက်ကို အတည်ပြုရပါမည်။
