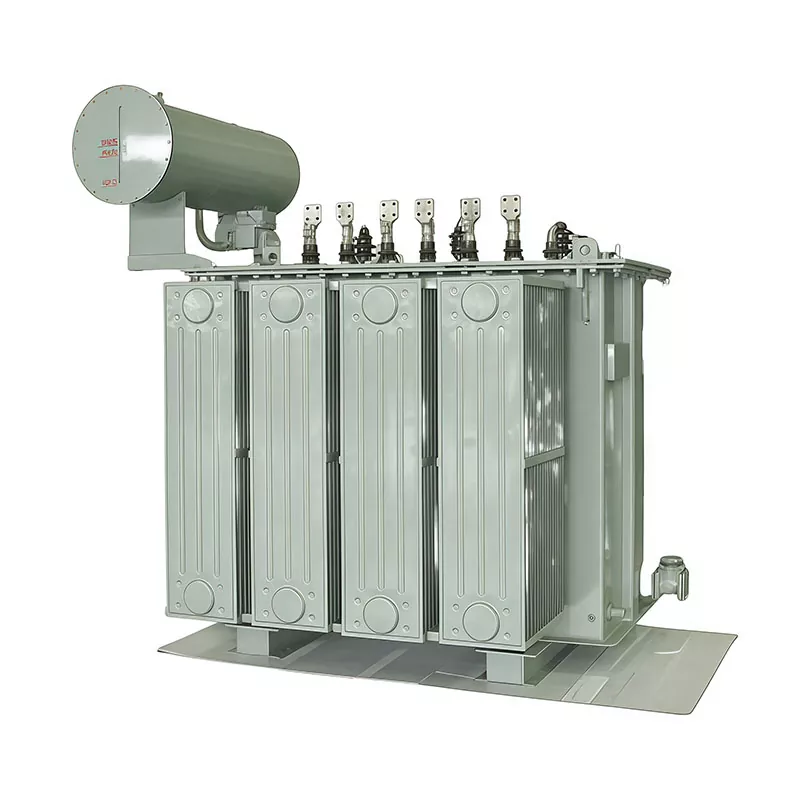

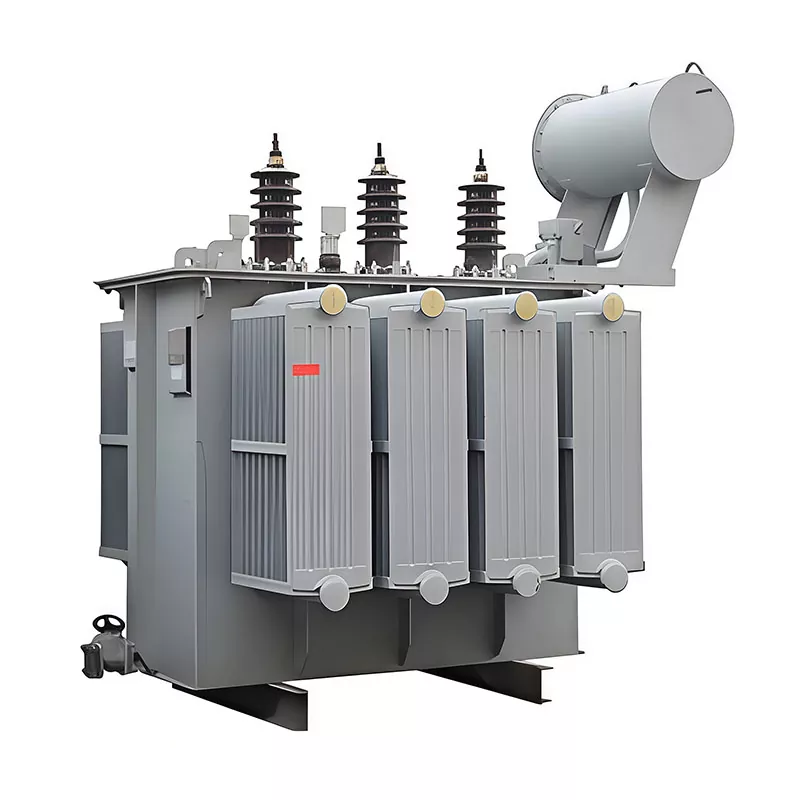

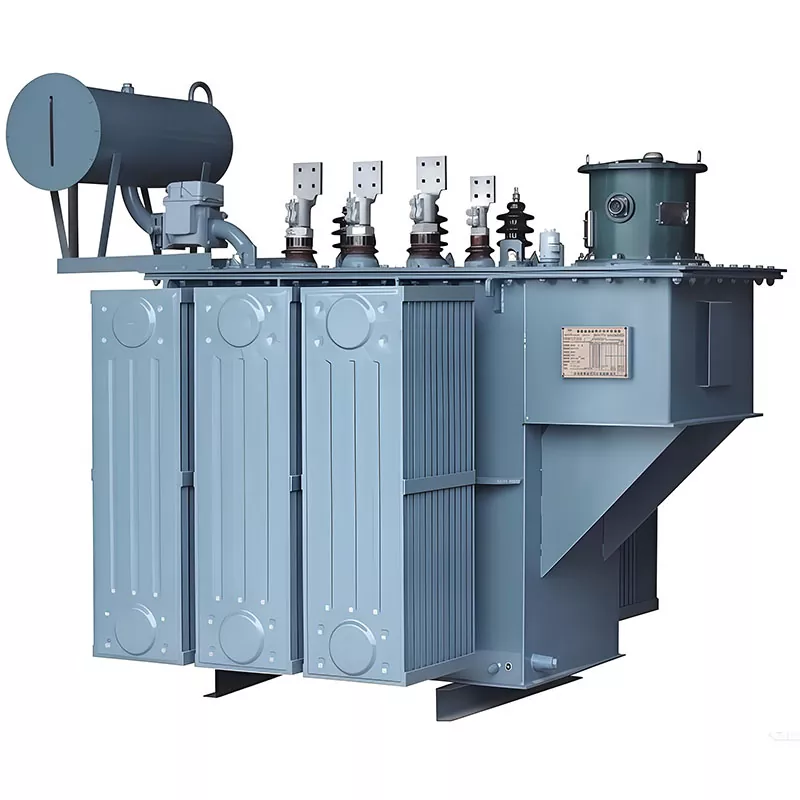

2500kVA 35kV Oil-Immersed Distribution Transformer

အလွန်နည်းပါးသောဆုံးရှုံးမှု၊ ခိုင်ခံ့သောဝန်ပိုနိုင်စွမ်းနှင့် တည်ငြိမ်သောလျှပ်ကာစွမ်းဆောင်ရည်တို့နှင့်အတူ၊ Guangbian မှ China 2500kVA 35kV Oil-Immersed Distribution Transformer သည် အသုံးဝင်သောဓာတ်အားဖြန့်ဖြူးရေး၊ စက်မှုလုပ်ငန်းခွဲရုံများနှင့် ဗို့အားမြင့်ထရန်စဖော်မာစီမံကိန်းများအတွက် စံပြဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

2500kVA 35kV Oil-Immersed Distribution Transformer သည် အဆင့်သတ်မှတ်စွမ်းရည် 2500kVA နှင့် high-voltage side rating 35kV ရှိသော ဆီနှစ်မြှုပ်ဖြန့်ဖြူးသည့် ထရန်စဖော်မာဖြစ်သည်။

လျှပ်ကာဆီများကို တစ်ပြိုင်နက်တည်းလျှပ်စစ်လျှပ်ကာနှင့်အပူကိုပေးဆောင်ရန်၊ ၎င်းသည် ဗို့အားမြင့်လျှပ်စစ်စွမ်းအင်ကို အလယ်အလတ်မှအနိမ့်ဗို့အားစွမ်းအင်အဖြစ်သို့ စိတ်ချယုံကြည်စွာပြောင်းလဲပေးကာ ဓာတ်အားဖြန့်ဖြူးရေးအပိုင်းများတွင် တွင်ကျယ်စွာအသုံးပြုလျက်ရှိသည်။

အဓိကအင်္ဂါရပ်များ-

အမျိုးအစား- ဆီထည့်ထားသော ဖြန့်ဖြူးရေး ထရန်စဖော်မာ

စွမ်းရည်- 2500kVA (အလယ်အလတ်မှ အကြီးစားဖြန့်ဖြူးနိုင်မှု)

ဗို့အားအဆင့်သတ်မှတ်ချက်- 35kV မြင့်မားသောဗို့အားထည့်သွင်းမှု

လုပ်ဆောင်ချက်များ- ဗို့အားပြောင်းလဲခြင်း + ပါဝါဖြန့်ဝေခြင်း + တည်ငြိမ်သော ပါဝါထောက်ပံ့မှု

Cooling Method- အပူကို စွန့်ထုတ်ရန်အတွက် Transformer ဆီ လည်ပတ်မှုအပေါ် အားကိုးသည် (ပုံမှန်အားဖြင့် ONAN)

အပလီကေးရှင်းအခြေအနေများ- မဟာဓာတ်အားလိုင်းဖြန့်ဖြူးမှု၊ စက်မှုဥယျာဉ်များ၊ ဓာတ်အားခွဲရုံများ၊ စွမ်းအင်စီမံကိန်းများ စသည်တို့။

Core Equipment Selection Requirements

အရှေ့တောင်အာရှ၊ အရှေ့အလယ်ပိုင်း၊ အာဖရိကနှင့် လက်တင်အမေရိကတစ်ဝှမ်းတွင် 35kV/0.4kV အဆင့်နိမ့် ထရန်စဖော်မာများအတွက် လိုအပ်ချက်သည် ဆက်လက်မြင့်တက်နေပြီး စက်မှုဥယျာဉ်များ၊ လျှပ်စစ်ဓာတ်အား အဆင့်မြှင့်တင်မှု ပရောဂျက်များ၊ စီးပွားဖြစ် ဖွံ့ဖြိုးတိုးတက်မှုများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ပေါင်းစည်းမှုတို့ကြောင့် ဆက်လက်မြင့်တက်လျက်ရှိသည်။

ဝယ်ယူသူအများစုအတွက်၊ ရွေးချယ်မှုစံနှုန်းများသည် ကိုက်ညီသည်-

● မြင့်မားသောစွမ်းအင်ထိရောက်မှုနှင့် လည်ပတ်မှုဆုံးရှုံးမှုနည်းပါးခြင်း။

● စဉ်ဆက်မပြတ်လည်ပတ်မှုအောက်တွင် တာရှည်ဝန်ဆောင်မှုသက်တမ်း

● နိုင်ငံတကာစံနှုန်းများနှင့် အသိအမှတ်ပြုလက်မှတ်များကို လိုက်နာခြင်း။

● ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များ အနည်းဆုံးဖြင့် တည်ငြိမ်သော ပြင်ပစွမ်းဆောင်ရည်

GUANGBIAN S13 စီးရီး (2500kVA အထိ) သည် ဤလိုအပ်ချက်များနှင့် ကိုက်ညီရန် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် 35kV အက်ပလီကေးရှင်းများအတွက် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကိုပေးစွမ်းသည့် ကြေးနီအကွေ့အကောက်ဖွဲ့စည်းပုံနှင့် ONAN အအေးပေးစနစ်ကို လက်ခံပါသည်။ IEC60076 လိုက်နာမှုနှင့် စံချိန်စံညွှန်း Dyn11 vector အုပ်စုဖွဲ့စည်းမှုစနစ်ဖြင့် ၎င်းကို မတူညီသောစျေးကွက်များတစ်လျှောက် EPC ကန်ထရိုက်တာများနှင့် စနစ်ပေါင်းစည်းသူများသည် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြပြီး 35kV/0.4kV ထရန်စဖော်မာရွေးချယ်မှုစာရင်းများတွင် အများအားဖြင့် ထည့်သွင်းထားသည်။

2500kVA 35kV Oil-Immersed Distribution Transformer

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

S13 Series 2500kVA Transformer — ပြီးပြည့်စုံသော နည်းပညာဆိုင်ရာ အချက်အလက်စာရွက်-

အောက်ဖော်ပြပါ သော့ချက်သတ်မှတ်ချက်များသည် ဘုံဝယ်ယူမှုလိုအပ်ချက်များနှင့် တိုက်ရိုက်ကိုက်ညီပြီး တောင်းဆိုချက်အရ ပရောဂျက်အလိုက် စိတ်ကြိုက်ရွေးချယ်စရာများကို ပေးဆောင်ပါသည်။

ကန့်သတ်ချက်	သတ်မှတ်ချက်
အဆင့်သတ်မှတ်ထားသော စွမ်းဆောင်ရည်	2500 kVA
အဆင့်သတ်မှတ်ထားသော ဗို့အားအချိုး	35 kV / 0.4 kV
အဆင့်သတ်မှတ်ထားသော ကြိမ်နှုန်း	50 Hz
အအေးခံနည်း	ONAN (ဆီ သဘာဝ လေ သဘာဝ)
အကွေ့အကောက်များသောပစ္စည်း	100% သန့်စင်မြင့် အောက်ဆီဂျင်ကင်းစင်သော ကြေးနီအကွေ့အကောက်များ
လိုက်နာမှု	IEC 60076 စီးရီး နိုင်ငံတကာစံနှုန်းများနှင့် ပြည့်မီသည်။
နှိပ်သည့်အပိုင်း	စံသတ်မှတ်ချက်- ±2×2.5%; စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်- ±5%
Vector အုပ်စု	Dyn11
တပ်ဆင်ခြင်း။	ပြင်ပ၊ စံ IP65 ကာကွယ်မှု
No-Load Loss	≤ 2350 W
Load Loss (75 ℃)	≤ 18500 W
No-Load Current	≤ 0.6%
Impedance ဗို့အား	စံနှုန်း 6.5%
အတိုင်းအတာ (L×W×H)	2200mm × 1400mm × 2300mm
စုစုပေါင်းအလေးချိန်	အနီးစပ်ဆုံး 5800 ကီလိုဂရမ် (ထရန်စဖော်မာဆီ 1600 ကီလိုဂရမ် အပါအဝင်)

အဓိက အားသာချက်များနှင့် နည်းပညာပိုင်းဆိုင်ရာ ပေါ်လွင်ချက်များ

အဓိက အားသာချက်များ

စွမ်းအင်ဆုံးရှုံးမှု နည်းပါးခြင်း။

သမားရိုးကျ S9 နှင့် S11 ထရန်စဖော်မာများနှင့် နှိုင်းယှဉ်ပါက S13 စီးရီးသည် ဝန်အားဆုံးရှုံးမှုကို 30% အထိ လျှော့ချပေးပြီး စဉ်ဆက်မပြတ်တာဝန်ယူသည့်အက်ပ်များတွင် လည်ပတ်မှုကုန်ကျစရိတ်ကို 15% နီးပါးလျှော့ချပေးသည်။

ရေရှည်စီမံကိန်းများအတွက် ကုန်ကျစရိတ်-ထိရောက်မှု

24/7 စက်မှုလုပ်ငန်းနှင့် အသုံးဝင်မှုလုပ်ငန်းများအတွက်၊ စွမ်းအင်ချွေတာခြင်းသည် ဘဝသံသရာကုန်ကျစရိတ်များကို သိသိသာသာလျှော့ချနိုင်ပြီး အချိန်ကြာလာသည်နှင့်အမျှ ရင်းနှီးမြှုပ်နှံမှုအပေါ် ပြန်လာမှုကို တိုးတက်စေပါသည်။

100% အောက်ဆီဂျင်ကင်းစင်သော ကြေးနီအဝင်အထွက်များ

HV နှင့် LV အကွေ့အကောက်နှစ်ခုစလုံးသည် ပိုမိုကောင်းမွန်သော conductivity၊ အပူတည်ငြိမ်မှုနှင့် ပိုအားကောင်းသော short-circuit ခံနိုင်ရည်အတွက် မြင့်မားသော ကြေးနီကို အသုံးပြုပါသည်။

Continuous Full-Load Operation အတွက် ဒီဇိုင်းထုတ်ထားသည်။

ပြင်ပပတ်ဝန်းကျင်တွင် လိုအပ်ချက်များအတွက် သင့်လျော်သော၊ ထရန်စဖော်မာသည် ဆက်တိုက် လေးလံသောဝန်အခြေအနေများအောက်တွင် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပေးသည်။

ရှည်လျားသောဝန်ဆောင်မှုဘဝ

နှစ် 30 သို့မဟုတ် ထို့ထက်ပို၍ ယုံကြည်စိတ်ချရသော လည်ပတ်မှုကို ပံ့ပိုးရန် တာရှည်ခံ လျှပ်ကာပစ္စည်းများနှင့် ခိုင်ခံ့သောဖွဲ့စည်းတည်ဆောက်ပုံ ဒီဇိုင်းများဖြင့် တည်ဆောက်ထားသည်။

စက်မှုနှင့် အသုံးအဆောင်ထရန်စဖော်မာဝယ်ယူရေး အတွက် စံပြ

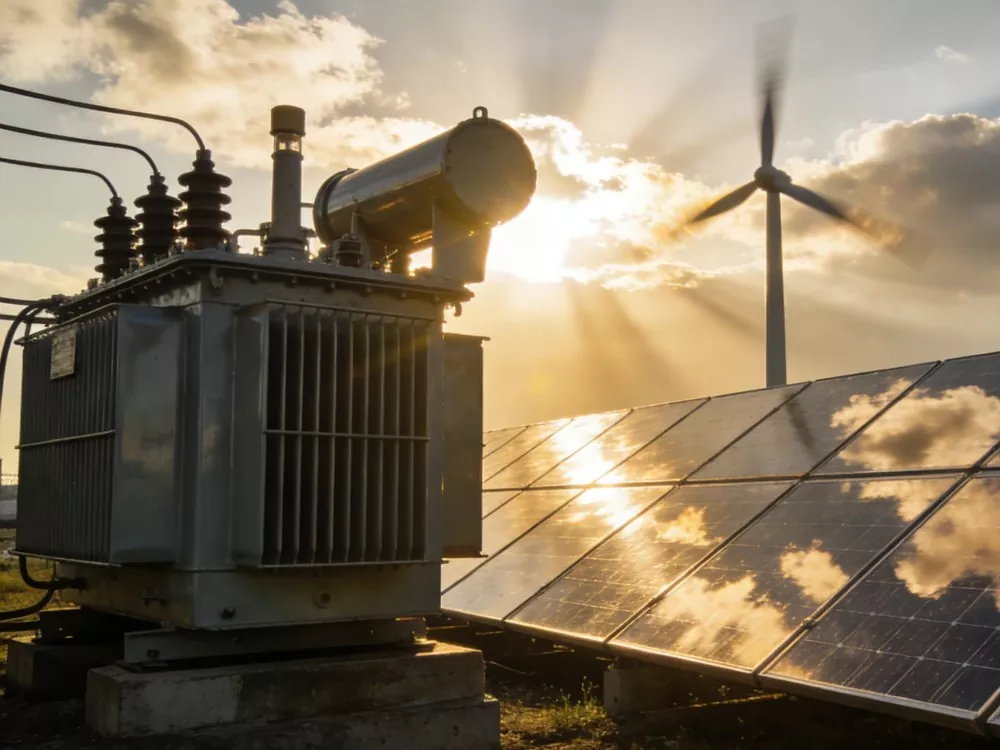

စက်မှုစက်ရုံများ၊ အသုံးဝင်မှုဖြန့်ဖြူးရေးစနစ်များ၊ နေရောင်ခြည်စွမ်းအင်သုံး ပရောဂျက်များနှင့် အခြေခံအဆောက်အအုံ လျှပ်စစ်ဓာတ်အားကွန်ရက်များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

Low-Maintenance Operation အတွက် ယုံကြည်စိတ်ချရသော ONAN Cooling

ONAN (Oil Natural Air Natural) အအေးပေးသည့်ဒီဇိုင်းသည် အရန်ပန်ကာများ သို့မဟုတ် ပန့်များမပါဘဲ လုပ်ဆောင်ကာ စက်ပိုင်းဆိုင်ရာချို့ယွင်းမှုအမှတ်များနှင့် ပြုပြင်ထိန်းသိမ်းမှုလိုအပ်ချက်များကို လျှော့ချပေးသည်။ အလုံပိတ်ထားသော တိုင်ကီဖွဲ့စည်းပုံသည် ပြင်ပလေမှ ထရန်စဖော်မာဆီအား အကာအကွယ်ပေးကာ ဆီအိုမင်းမှုကို နှေးကွေးစေပြီး အချိန်ကြာလာသည်နှင့်အမျှ တည်ငြိမ်သောစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းပေးသည်။ လက်တွေ့ကမ္ဘာအသုံးချပရိုဂရမ်များတွင်၊ ယူနစ်အများအပြားသည် ပြုပြင်ထိန်းသိမ်းမှုအနည်းဆုံးဖြင့် နှစ်ပေါင်းများစွာ လည်ပတ်နိုင်ပြီး ၎င်းတို့အား အဝေးထိန်းဓာတ်အားခွဲရုံများ၊ စက်မှုဓာတ်အားစနစ်များနှင့် အသုံးဝင်မှုဖြန့်ဖြူးရေးပရောဂျက်များအတွက် ကောင်းစွာသင့်လျော်စေသည်။

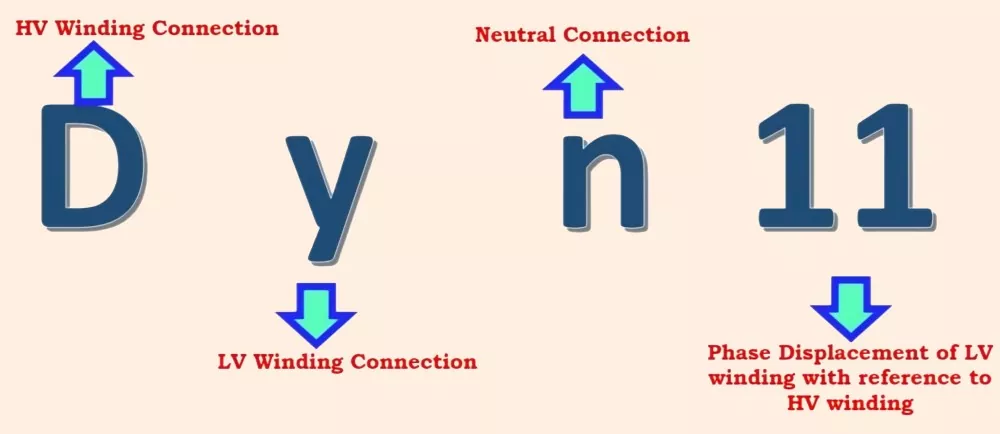

Dyn11 Vector Group - ၎င်းသည် နယ်ပယ်တွင် အမှန်တကယ် အဘယ်ကြောင့် အထောက်အကူပြုသနည်း။

Dyn11 configuration သည် 3rd harmonic current များကို ဖိနှိပ်ထားပြီး neutral point shift ကို လျှော့ချပေးသည် - ၎င်းသည် စီးပွားရေးနှင့် စက်မှုလုပ်ငန်းဆိုင်ရာ နေရာများတွင် ဟန်ချက်မညီသော ဝန်များ မတည်ငြိမ်မှုအဖြစ် ပေါ်လာသည့် အရာမျိုးဖြစ်သည်။ ၎င်းသည် single-phase loading ကို ပိုမိုကောင်းမွန်စွာ ကိုင်တွယ်နိုင်ပြီး၊ ၎င်းသည် သင်ရောထွေးနေသော ဝန်အခြေအနေများကို ကိုင်တွယ်သောအခါတွင် အမှန်တကယ် ကွာခြားမှုကို ဖြစ်စေသည်။ အကာအကွယ် relay ညှိနှိုင်းဆောင်ရွက်မှုသည် ဤ vector အုပ်စုနှင့်အတူ ပိုမိုသန့်ရှင်းလာပြီး အလုံးစုံ ဓာတ်အားစနစ်ထည့်သွင်းမှုတွင် ဘေးကင်းမှုအလွှာကို ပေါင်းထည့်ပါသည်။

ပြင်ပ- မြေပြင်မှ အဆင်သင့်

အပူချိန်၊ စိုထိုင်းဆ၊ ဆားလေနှင့် ဖုန်မှုန့်များကို ခံနိုင်ရည်ရှိပြီး လိုအပ်သော အခြေအနေများတွင် တည်ငြိမ်သော လည်ပတ်မှုကို သေချာစေရန် တိုင်ကီနှင့် အပေါ်ယံပိုင်းကို တည်ဆောက်ထားသည်။ ပေါင်းစပ်လျှပ်စီးကြောင်းကာကွယ်ရေးသည် လုပ်ငန်းလည်ပတ်မှုဘေးကင်းမှုကို ပိုမိုတိုးတက်စေသည်။

ပြင်ပ ဓာတ်အားခွဲရုံများ၊ မောင်းသူမဲ့ ခလုတ်ခုံများ နှင့် အဝေးထိန်း တပ်ဆင်မှုများ အတွက် သင့်လျော်သော GUANGBIAN S13-M 2500kVA 35kV Oil-Immersed Distribution Transformer သည် ပြင်ပ ဓာတ်အား ဖြန့်ဖြူးရေး ပရောဂျက်များအတွက် လက်တွေ့ကျသော ရွေးချယ်မှု ဖြစ်လာစေပါသည်။

တရုတ်နိုင်ငံအခြေစိုက် ထရန်စဖော်မာစက်ရုံနှင့် ထူထောင်ထားသော ထရန်စဖော်မာထုတ်လုပ်သည့်အနေဖြင့် GUANGBIAN သည် အရှေ့တောင်အာရှ၊ အရှေ့အလယ်ပိုင်း၊ အာဖရိကနှင့် လက်တင်အမေရိကတစ်ဝှမ်းရှိ ယူနစ်များကို IEC60076 လိုက်နာမှုနှင့် စိတ်ကြိုက်ပြင်ဆင်မှုရွေးချယ်မှုများဖြင့် ရရှိနိုင်သော ပရောဂျက်ဆိုင်ရာလိုအပ်ချက်များဖြစ်သည်။ ဒေတာစာရွက်များ သို့မဟုတ် နည်းပညာဆိုင်ရာ ဆွေးနွေးမှုများကို ရယူပါ။

ကျွန်ုပ်တို့၏စက်ရုံ

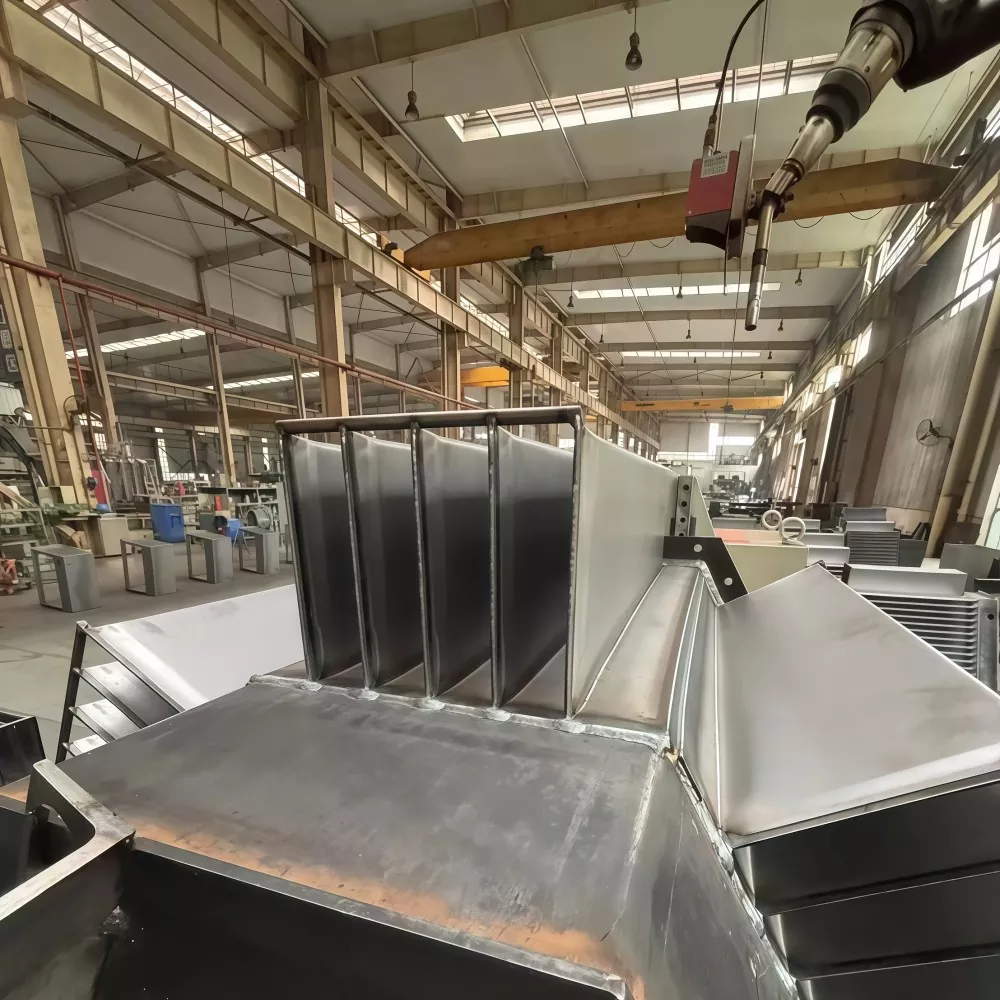

စာရွက်သတ္တုအလုပ်ရုံ

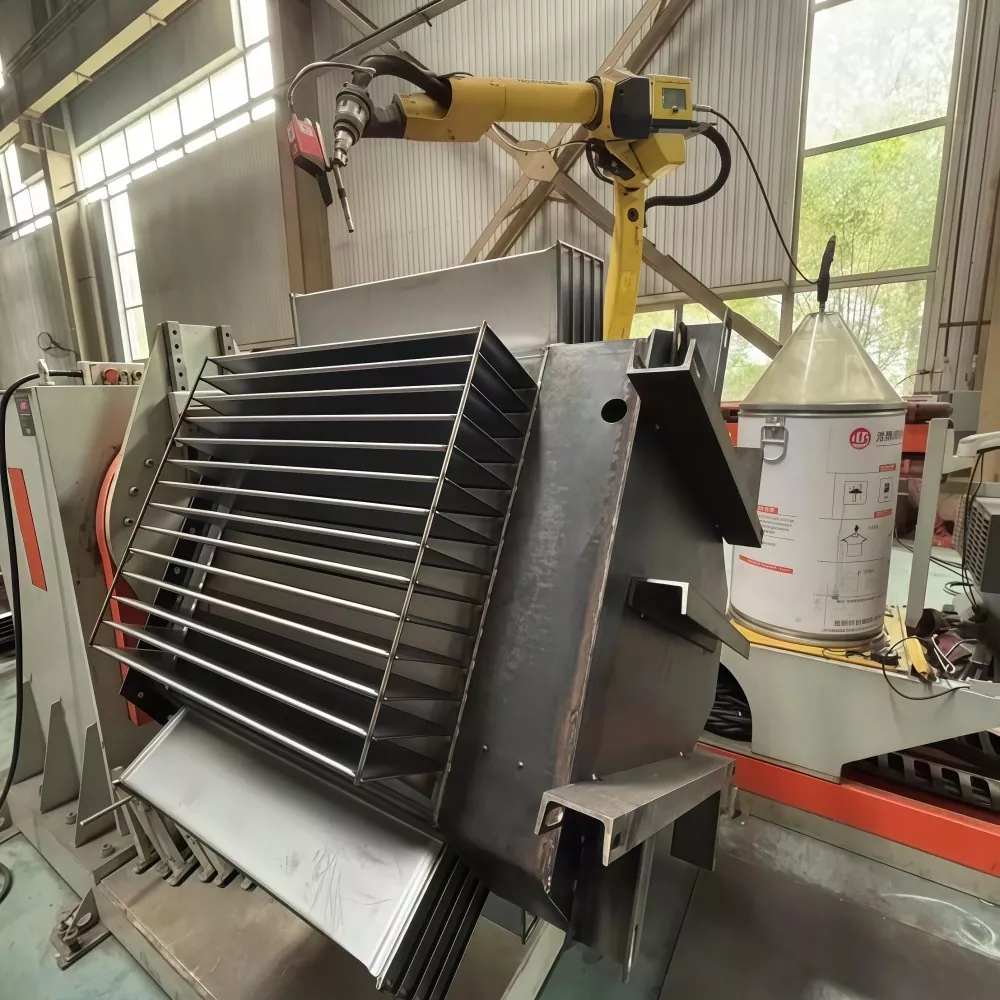

သတ္တုပြားအကွေ့အကောက်အလုပ်ရုံ

အကွေ့အကောက်အလုပ်ရုံ

အကွေ့အကောက်များသော မီးဖိုအလုပ်ရုံ

Transformer တပ်ဆင်ရေး အလုပ်ရုံဆွေးနွေးပွဲ

Transformer commissioning အလုပ်ရုံ

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. 2500kVA 35kV ဆီနှစ်မြှုပ်ဖြန့်ဖြူးသော ထရန်စဖော်မာကို ဘာအတွက်အသုံးပြုသနည်း။

စက်မှုစက်ရုံများ၊ ဓာတ်အားခွဲရုံများ၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စနစ်များနှင့် ကြီးမားသောအခြေခံအဆောက်အအုံစီမံကိန်းများအတွက် ဖြန့်ဖြူးမှုဗို့အားနိမ့်စေရန် 35kV အလတ်စားဗို့အားကို လျှော့ချရန်အတွက် အသုံးပြုပါသည်။

2. 2500kVA ဆိုသည်မှာ အဘယ်နည်း။

2500kVA သည် ထရန်စဖော်မာ၏ အဆင့်သတ်မှတ်ထားသော စွမ်းဆောင်ရည်ကို ရည်ညွှန်းပြီး ၎င်းသည် စက်မှုလုပ်ငန်းနှင့် အသုံးဝင်မှုအဆင့် ဓာတ်အားဖြန့်ဖြူးမှုအတွက် သင့်လျော်သော အကြီးစားလျှပ်စစ်ဝန်များကို ကိုင်တွယ်နိုင်ကြောင်း ညွှန်ပြသည်။

3. ဤထရန်စဖော်မာ အမျိုးအစားတွင် ဆီအား အဘယ်ကြောင့် အသုံးပြုသနည်း။

လျှပ်ကာဆီသည် လျှပ်စစ် အကာအကွယ်နှင့် အပူများ ပြန့်ကျဲစေကာ အအေးခံခြင်း စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပြီး ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပေးသည်။

4. 35kV အဆင့်သတ်မှတ်ချက်၏ အားသာချက်များကား အဘယ်နည်း။

35kV သည် အလယ်အလတ်မြင့်သော ဗို့အားကွန်ရက်များတွင် ဘုံဖြန့်ဖြူးသည့်ဗို့အားအဆင့်ဖြစ်ပြီး၊ ပါဝါဆုံးရှုံးမှုလျှော့ချခြင်းဖြင့် ထိရောက်သော ခရီးဝေးထုတ်လွှင့်မှုကို ပေးဆောင်သည်။

5. အဘယ်အအေးခံနည်းကို ယေဘူယျအားဖြင့် အသုံးပြုသနည်း။

ယူနစ်အများစုသည် ONAN (Oil Natural Air Natural) အအေးပေးမှုကို အသုံးပြုကြပြီး အရန်ပစ္စည်းများမပါဘဲ သဘာဝဆီလည်ပတ်မှုနှင့် လေအေးပေးမှုကို အားကိုးသည်။

6. ဤထရန်စဖော်မာသည် မည်သည့်နေရာတွင် တပ်ဆင်လေ့ရှိသနည်း။

ပြင်ပဓာတ်အားခွဲရုံများ၊ စက်မှုဥယျာဉ်များ၊ သတ္တုတူးဖော်ရေးလုပ်ငန်းများ၊ ဆိုလာနှင့် လေအားလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများ၊ နှင့် လျှပ်စစ်ဓာတ်အားလိုင်း တိုးချဲ့ရေးစီမံကိန်းများတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။

7. ဝန်ဆောင်မှုသက်တမ်း ဘယ်လောက်ကြာလဲ။

သင့်လျော်သောဒီဇိုင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုဖြင့်၊ ဆီနှစ်မြှုပ်ထားသော ဖြန့်ဖြူးရေးထရန်စဖော်မာများသည် ပုံမှန်အားဖြင့် 25-30 နှစ် သို့မဟုတ် ထို့ထက်ပို၍လည်ပတ်သည်။

၈။ အဓိက ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်တွေက ဘာတွေလဲ။

ပုံမှန်ဆီစစ်ဆေးခြင်း၊ အပူချိန်စောင့်ကြည့်ခြင်းနှင့် အချိန်အပိုင်းအခြားအလိုက် လျှပ်စစ်စစ်ဆေးခြင်းများသည် တည်ငြိမ်ရေရှည်လည်ပတ်မှုသေချာစေရန်အတွက် အဓိကပြုပြင်ထိန်းသိမ်းရမည့်တာဝန်များဖြစ်သည်။
